/SOM._ Силовые модули управления электродвигателями (вентиляторы, насосы)
Работа в режиме «Дистанция» (внешнее управление, например – модулем /SK_):
- для двигателей с биметаллической термозащитой – варианты подключения термоконтактов:
- на вход аварии модуля /SK_;
- на вход аварии модуля /SOM., выход аварии которого необходимо подключить на вход аварии модуля /SK_;
-
для двигателей БЕЗ биметаллической термозащиты:
- выход аварии модуля /SOM. необходимо подключить на вход аварии модуля /SK_;
- сброс аварии и запуск вентилятора в данном режиме производится вручную, из меню кон- троллера.
- блоки /SOM. всегда предусматривают ручной перезапуск двигателя при аварии вентилятора – по термоконтактам двигателя или по сигналу термореле щита.

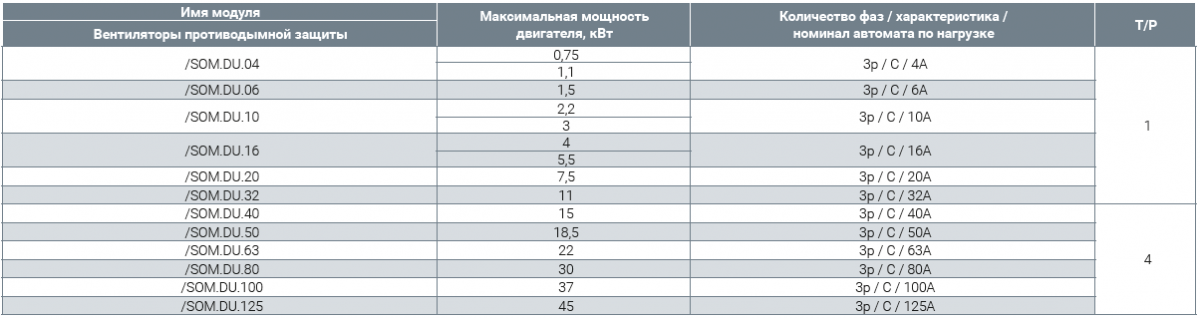

При необходимости контроля работы вентилятора по датчику давления /DP.R – датчик заводится не на модуль /SOM., а на вход аварии вентилятора модуля /SK_.; модуль /SOM. самостоятельно НЕ может работать с датчиком давления /DP.R. Модули /SOM.DU._ предназначены для работы с вентиляторами вытяжной и приточной противодымной вентиляции.

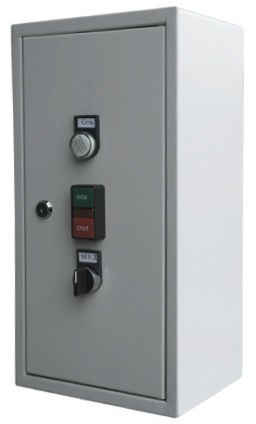

Модули имеют следующие функции:- дистанционный пуск от сигнала пожарной сигнализации / местный пуск вручную (выбор режима переключателем на крышке);
- подача сигнала состояния «работа / остановка» в систему диспетчеризации здания (сухой контакт);
- отключение защиты только при коротком замыкании;
- подключение привода клапана 220 В;
- степень защиты IP31, по запросу IP54 и выше.
