Канальные радиальные вентиляторы среднего давления с назад загнутыми лопатками серии FP применяются для перемещения воздуха и других невзрывоопасных газовых смесей в прямоугольных каналах систем приточной и вытяжной вентиляции жилых, общественных и производственных помещений.
Имеют компактные размеры, позволяющие применять их в условиях ограниченного пространства, обеспечивают удобство монтажа и обслуживания, а также универсально сочетаются с другими элементами систем канальной вентиляции. Температура перемещаемого воздуха — от -40°С до +40°С.
Имеют компактные размеры, позволяющие применять их в условиях ограниченного пространства, обеспечивают удобство монтажа и обслуживания, а также универсально сочетаются с другими элементами систем канальной вентиляции. Температура перемещаемого воздуха — от -40°С до +40°С.
Преимущества
- Высокие показатели по расходу и напору воздуха.
- Использование рабочего колеса производства Punker (Германия).
- Встроенные биметаллические термоконтакты двигателя.
- Установка в любом положении.
- Не требуют обслуживания и надежны в работе.
- Возможность регулирования скорости.
- Минимальные габаритные размеры.
- Технология внутреннего фланца (улучшенные аэродинамические характеристики).
- Соединение корпуса посредством стальных заклепок (более надежная и жесткая конструкция).
- Гарантийный срок эксплуатации – 36 месяцев.
Конструкция и материалы
- Вентиляторы серии FP представлены семью типоразмерами.
- Корпус вентилятора выполнен из оцинкованной стали имеет съемную сервисную крышку.
- Рабочее колесо выполнено с назад загнутыми лопатками правого направления вращения, изготовлено из углеродистой стали.
- Высокоэффективный электродвигатель с короткозамкнутым ротором трехфазным (3~380В) подключением.
- Электродвигатель с рабочим колесом статически и динамически сбалансированы в двух плоскостях, имеет класс изоляции IP54.
- Ресурс вентилятора достигает 50000 часов без профилактики за счет применения современных материалов и технологий.
- Для сервисного обслуживания на корпусе предусмотрена технологическая крышка.
Прямоугольные вентиляторы FP устанавливаются в любом положении непосредственно в сеть воздуховодов в соответствии с направлением движения потока воздуха. Для предотвращения передачи вибрации от вентилятора к воздуховоду до и после вентилятора рекомендуется монтировать гибкие вставки. В помещениях с высоким влагосодержанием вентилятор необходимо устанавливать клеммной коробкой вверх для предотвращения скапливания в ней конденсата.

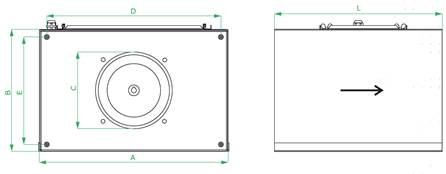

Габаритные и присоединительные размеры
| Вентилятор | A, мм | B, мм | C, мм | D, мм | E, мм | L, мм | Вес, кг |
|---|---|---|---|---|---|---|---|
| LM Duct Q 50-30/FP.C25.003 Т2 | 568 | 364 | Ø230 | 520 | 320 | 500 | 35 |
| LM Duct Q 60-30/FP.C28.007 Т2 | 668 | 364 | Ø260 | 620 | 320 | 500 | 42 |
| LM Duct Q 60-35/FP.C31.011 Т2 | 668 | 414 | Ø290 | 620 | 370 | 550 | 48 |
| LM Duct Q 70-40/FP.C35.022 Т2 | 768 | 464 | Ø330 | 720 | 420 | 650 | 63 |
| LM Duct Q 80-50/FP.C35.022 Т2 | 868 | 564 | Ø330 | 820 | 520 | 650 | 74 |
| LM Duct Q 90-50/FP.C40.040 Т2 | 978 | 574 | Ø370 | 930 | 530 | 700 | 91 |
| LM Duct Q 100-50/FP.C40.040 Т2 | 1078 | 574 | Ø370 | 1030 | 530 | 700 | 95 |

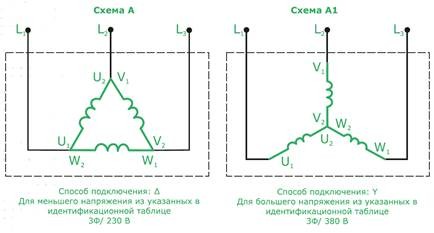

Схема подключения электродвигателя для вентиляторов /FP
| Типоразмер | Обозначение | Управление | Напряжение, В | Ток, А | Частота вращения, об/мин | Мощность эл. двигателя, кВт | Макс. Расход воздуха, м3/ч | Схема подкл. |
|---|---|---|---|---|---|---|---|---|
| 50-30 | /FP.C25.003.Т2 | частот. | 3~230/380 | 1 | 2800 | 0,37 | 2200 | A/A1 |
| 60-30 | /FP.C28.007.Т2 | частот. | 3~230/380 | 1,8 | 2830 | 0,75 | 3500 | A/A1 |
| 60-35 | /FP.C31.011.Т2 | частот. | 3~230/380 | 2,5 | 2830 | 1,1 | 4600 | A/A1 |
| 70-40 | /FP.C35.022.Т2 | частот. | 3~230/380 | 4,8 | 2840 | 2,2 | 7600 | A/A1 |
| 80-50 | /FP.C35.022.Т2 | частот. | 3~230/380 | 4,8 | 2840 | 2,2 | 7600 | A/A1 |
| 90-50 | /FP.C40.040.Т2 | трансф., част. | 3~380 | 8,1 | 2850 | 4 | 9500 | A/A1 |
| 100-50 | /FP.C40.040.Т2 | трансф., част. | 3~380 | 8,1 | 2850 | 4 | 9500 | A/A1 |
