Канальные радиальные вентиляторы среднего давления с вперед загнутыми лопатками серии FF применяются для перемещения воздуха и других невзрывоопасных газовых смесей в прямоугольных каналах систем приточной и вытяжной вентиляции жилых, общественных и производственных помещений. Имеют компактные размеры, позволяющие применять их в условиях ограниченного пространства, обеспечивают удобство монтажа и обслуживания, а также универсально сочетаются с другими элементами систем канальной вентиляции. Максимальная температура перемещаемого воздуха — от -45°С до +40°С.
Преимущества
- Высокие показатели по расходу и напору воздуха.
- использование рабочего мотор-колеса производства EBMPAPST (Германия).
- Встроенные биметаллические термоконтакты двигателя.
- Установка в любом положении.
- Не требуют обслуживания и надежны в работе.
- Возможность регулирования скорости.
- Технология внутреннего фланца (улучшенные аэродинамические характеристики).
- Соединение корпуса посредством стальных заклепок (более надежная и жесткая конструкция).
- Гарантийный срок эксплуатации – 36 месяцев.
Конструкция и материалы
- Вентиляторы серии FF представлены семью типоразмерами.
- Корпус вентилятора выполнен из оцинкованной стали имеет съемную сервисную крышку.
- Рабочее колесо выполнено с загнутыми назад лопатками правого направления вращения, изготовлено из углеродистой стали.
- Высокоэффективный электродвигатель с короткозамкнутым ротором трехфазным (3~380В) подключением.
- Электродвигатель с рабочим колесом статически и динамически сбалансированы в двух плоскостях, имеет класс изоляции IP54.
- Ресурс вентилятора достигает 50000 часов без профилактики за счет применения современных материалов и технологий.
- Для сервисного обслуживания на корпусе предусмотрена технологическая крышка.
Регулирование производительности
Производительность вентиляторов FF можно регулировать изменением скорости вращения двигателя с помощью симисторного регулятора /IS либо посредством частотного регулятора /IF с изменением частоты подаваемого напряжения от 25 до 50 Гц.
Прямоугольные вентиляторы FF устанавливаются в любом положении непосредственно в сеть воздуховодов в соответствии с направлением движения потока воздуха. Для предотвращения передачи вибрации от вентилятора к воздуховоду рекомендуется монтировать до и после вентилятора гибкие вставки. В помещениях с высоким влагосодержанием вентилятор необходимо устанавливать клеммной коробкой вверх для предотвращения скапливания в ней конденсата.

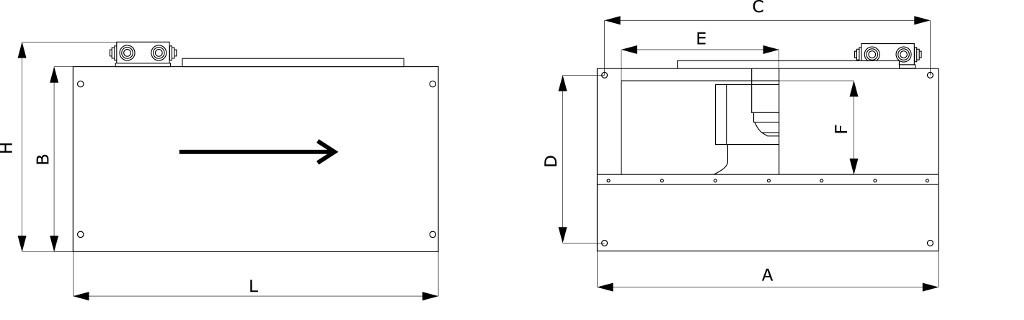

Габаритные и присоединительные размеры
| Вентилятор | A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | H, мм | L, мм | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|
| LM Duct Q 40-20/FF.E14.2E* | 18 | ||||||||
| LM Duct Q 60-30/FF.E28.4D | 654 | 356 | 620 | 320 | 300 | 178 | 398 | 690 | 50 |
| LM Duct Q 60-30/FF.E28.4E | 654 | 356 | 620 | 320 | 300 | 178 | 398 | 690 | 50 |
| LM Duct Q 60-35/FF.E31.4D | 654 | 406 | 620 | 370 | 300 | 212 | 448 | 720 | 64 |
| LM Duct Q 70-40/FF.E35.4D | 754 | 456 | 720 | 420 | 342 | 242 | 498 | 800 | 79 |
| LM Duct Q 80-50/FF.E40.4D | 854 | 556 | 820 | 520 | 378 | 264 | 598 | 900 | 99 |

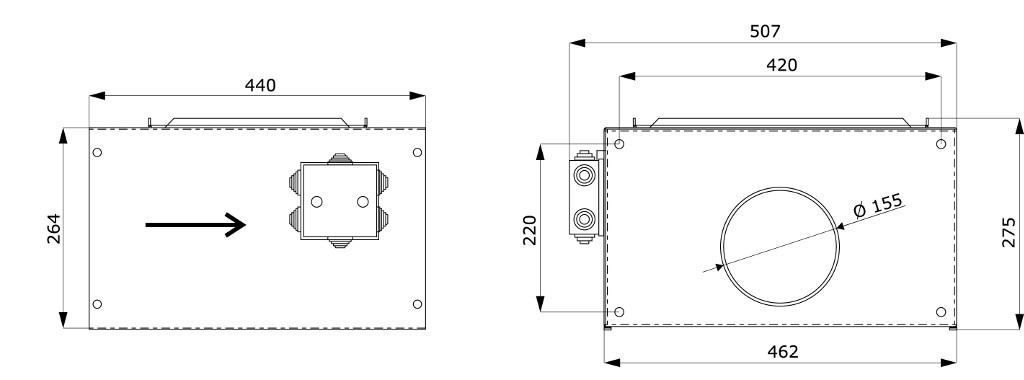

Габаритные и присоединительные размеры вентилятора LM Duct Q 40-20/FF.E14.2E

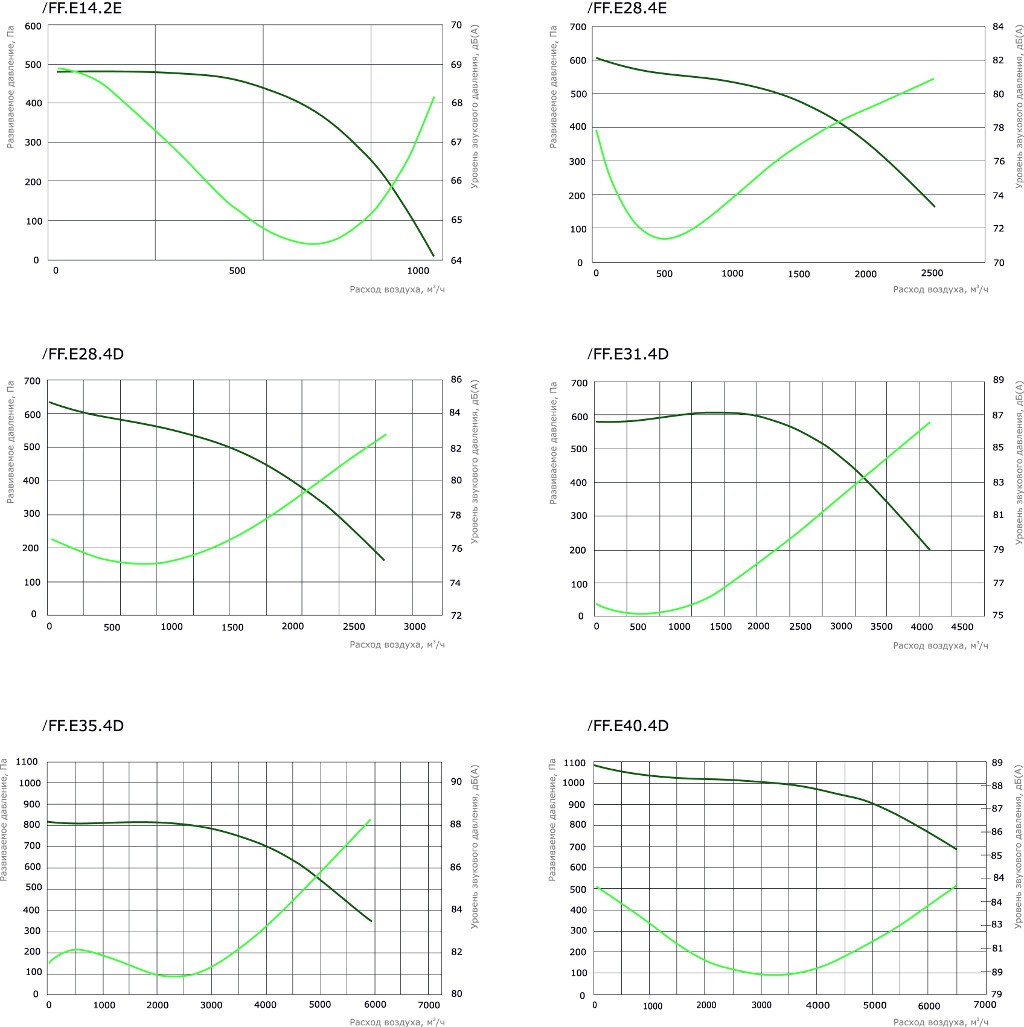

| Типоразмер | Обозначение | Управление | Напряжение, В | Ток, А | Частота вращения, об/мин | Мощность эл. двигателя, кВт | Макс. расход воздуха, м3/ч | Схема подкл. | Термоконтакты |
|---|---|---|---|---|---|---|---|---|---|
| 40-20 | /FF.E14.2E | симистор. | 1~220 | 1,6 | 1850 | 0,36 | 1000 | B2 | внутренние |
| 60-30 | /FF.E28.4E | симистор. | 1~220 | 4,7 | 1230 | 1,05 | 2500 | B1 | внешние |
| 60-30 | /FF.E28.4D | трансф., частот. | 3~380 | 2,7 | 1330 | 1,32 | 3000 | C/C1 | внешние |
| 60-35 | /FF.E31.4D | трансф., частот. | 3~380 | 3,9 | 1310 | 2,8 | 4500 | C/C1 | внешние |
| 70-40 | /FF.E35.4D | трансф., частот. | 3~380 | 8 | 1300 | 4,36 | 7000 | C/C1 | внешние |
| 80-50 | /FF.E40.4D | трансф., частот. | 3~380 | 8,5 | 1210 | 4,92 | 7000 | C/C1 | внешние |

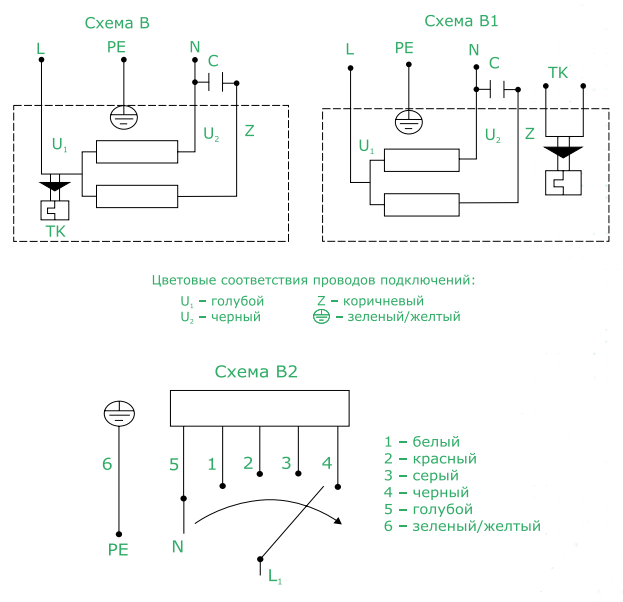

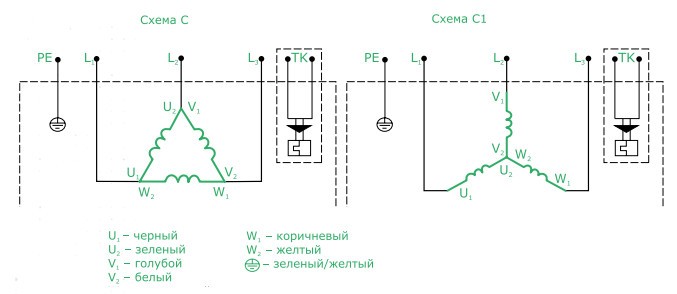

Схема подключения электродвигателя для вентиляторов /FF
