Канальные радиальные вентиляторы низкого давления с назад загнутыми лопатками серии FB применяются для перемещения воздуха и других невзрывоопасных газовых смесей в прямоугольных каналах систем приточной и вытяжной вентиляции жилых, общественных и производственных помещений. Имеют компактные размеры, позволяющие применять их в условиях ограниченного пространства, обеспечивают удобство монтажа и обслуживания, а также универсально сочетаются с другими элементами систем канальной вентиляции. Температура перемещаемого воздуха — от -45°С до +40°С.
Преимущества
- Минимальное энергопотребление благодаря высокому КПД.
- Использование рабочего мотор-колеса производства EBMPAPST (Германия).
- Высокие показатели по расходу воздуха.
- Низкий уровень шума.
- Встроенные биметаллические термоконтакты двигателя.
- Установка в любом положении.
- Не требуют обслуживания и надежны в работе.
- Возможность регулирования скорости.
- Технология внутреннего фланца (улучшенные аэродинамические характеристики).
- Соединение корпуса посредством стальных заклепок (более надежная и жесткая конструкция).
- Гарантийный срок эксплуатации – 36 месяцев.
Конструкция и материалы
- Вентиляторы серии FB представлены девятью типоразмерами.
- Корпус вентилятора выполнен из оцинкованной стали имеет съёмную сервисную крышку.
- Рабочее колесо выполнено с загнутыми назад лопатками правого направления вращения, изготовлено из углеродистой стали.
- Высокоэффективный электродвигатель с внешним ротором, однофазное (220В) или трехфазное (380В) подключение.
- Электродвигатель и рабочее колесо статически и динамически сбалансированы в двух плоскостях, класс изоляции IP54.
- Ресурс вентилятора достигает 50000 часов без профилактики за счет применения современных материалов и технологий.
Регулирование производительности
Производительность вентиляторов FB можно регулировать изменением скорости вращения двигателя с помощью симисторного регулятора /IS, трансформаторного регулятора /IT либо посредством частотного регулятора /IF с изменением частоты подаваемого напряжения от 25 до 50 Гц.
Прямоугольные вентиляторы FB устанавливаются в любом положении непосредственно в сеть воздуховодов в соответствии с направлением движения потока воздуха. Для предотвращения передачи вибрации от вентилятора к воздуховоду рекомендуется до и после вентилятора монтировать гибкие вставки. В помещениях с высоким влагосодержанием вентилятор необходимо устанавливать клеммной коробкой вверх для предотвращения скапливания в ней конденсата.

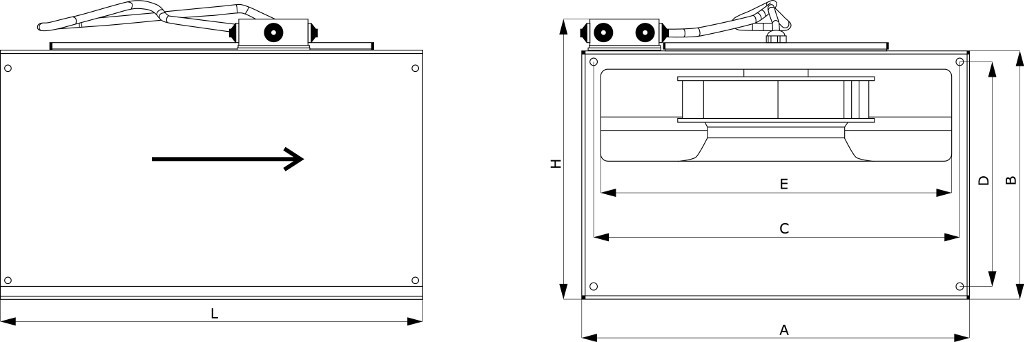

| LM Duct Q 40-20/FB.E22A.2E | 455 | 252 | 420 | 220 | 400 | 298 | 500 | 20 |
| LM Duct Q 50-25/FB.E28.2E | 555 | 302 | 520 | 270 | 500 | 348 | 600 | 27 |
| LM Duct Q 50-30/FB.E28.2E | 555 | 352 | 520 | 320 | 500 | 398 | 600 | 30 |
| LM Duct Q 60-30/FB.E35.4E | 655 | 352 | 620 | 320 | 600 | 398 | 650 | 39 |
| LM Duct Q 60-35/FB.E40.4E | 655 | 402 | 620 | 370 | 600 | 448 | 700 | 46 |
| LM Duct Q 70-40/FB.E45.4E | 755 | 452 | 720 | 420 | 700 | 504 | 800 | 63 |
| LM Duct Q 80-50/FB.E50.4D | 855 | 552 | 820 | 520 | 800 | 604 | 850 | 93 |
| LM Duct Q 90-50/FB.E56.4D | 975 | 572 | 930 | 530 | 900 | 624 | 850 | 100 |
| LM Duct Q 100-50/FB.E63.4D | 1075 | 572 | 1030 | 530 | 1000 | 624 | 890 | 112 |
| Типоразмер | Обозначение | Управление | Напряжение, В | Ток, А | Частота вращения, об/мин | Мощность эл. двигателя, кВт | Макс. расход воздуха, м3/ч | Схема подкл. | Термоконтакты |
|---|---|---|---|---|---|---|---|---|---|
| 40-20 | /FB.E22A.2E | симистор. | 1~220 | 0,6 | 2650 | 0,14 | 1200 | B | внутренние |
| 50-25 | /FB.E28.2E | симистор. | 1~220 | 1 | 2700 | 0,23 | 2110 | B | внутренние |
| 50-30 | /FB.E28.2E | симистор. | 1~220 | 1 | 2700 | 0,23 | 2110 | B | внутренние |
| 60-30 | /FB.E35.4E | симистор. | 1~220 | 0,8 | 1400 | 0,18 | 2580 | B | внутренние |
| 60-35 | /FB.E40.4E | симистор. | 1~220 | 1,2 | 1300 | 0,27 | 3150 | B | внутренние |
| 70-40 | /FB.E45.4E | симистор. | 1~220 | 3 | 1250 | 0,68 | 5500 | B1 | внешние |
| 80-50 | /FB.E50.4D | трансф., частот. | 3~380 | 3 | 1375 | 1,43 | 8400 | C/C1 | внешние |
| 90-50 | /FB.E56.4D | трансф., частот. | 3~380 | 5 | 1365 | 2,38 | 11600 | C/C1 | внешние |
| 100-50 | /FB.E63.4D | трансф., частот. | 3~380 | 7,6 | 1300 | 4,25 | 17900 | C/C1 | внешние |

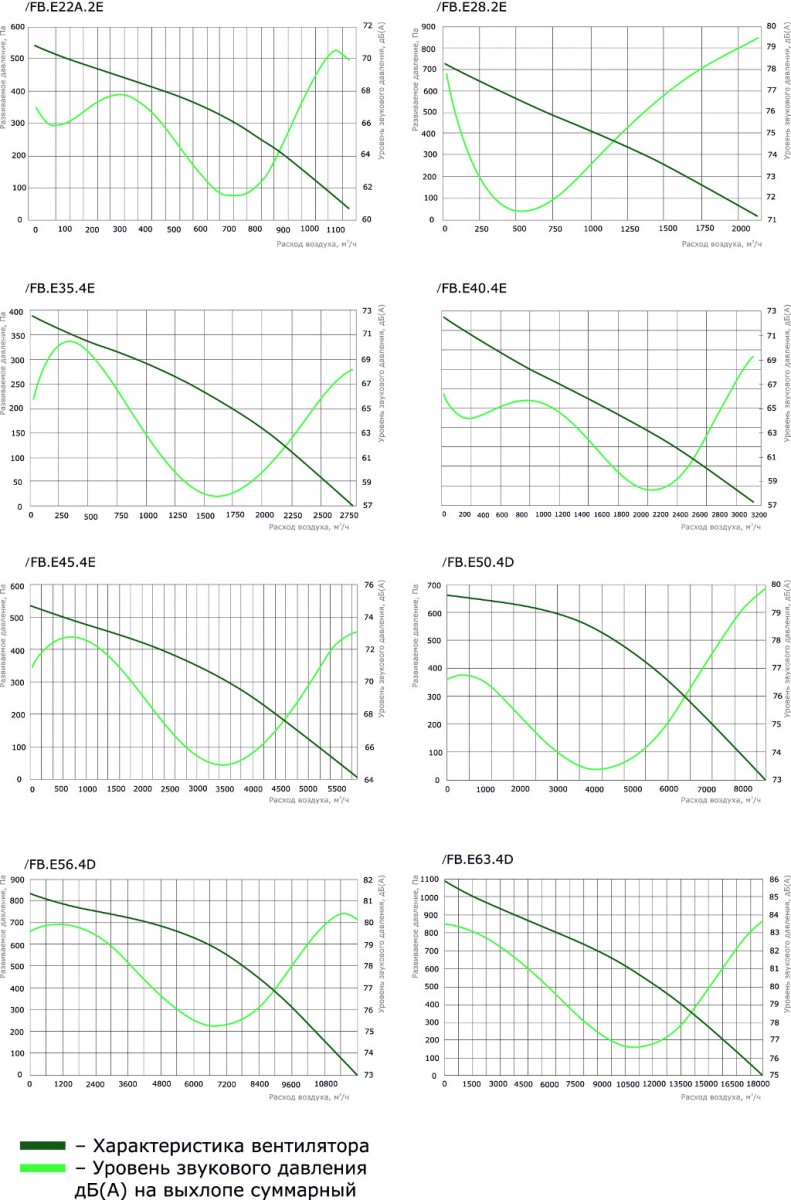

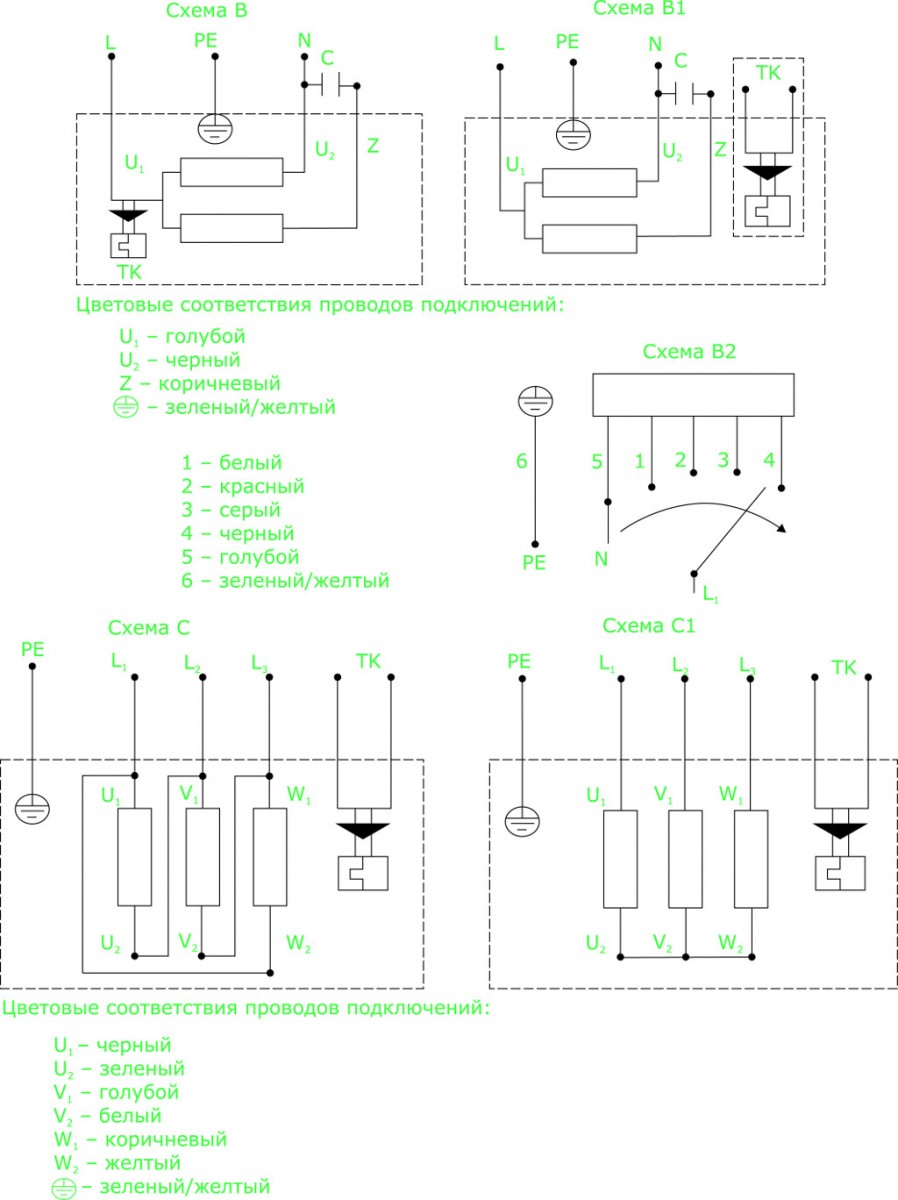

Схема подключения электродвигателя для вентиляторов /FB
