Воздухонагреватели электрические. Серия /HE.

Канальные электрические воздухонагреватели применяются для подогрева воздуха и других невзрывоопасных газовых смесей, без содержания липких и волокнистых материалов и агрессивных веществ в системах приточной вентиляции и кондиционирования воздуха, а также как вторичный подогреватель в отдельных помещениях, где требуется индивидуальная регулировка температуры. Содержание пыли и других твердых примесей не должно превышать 0,1 г/м³.

Нагреватели серии /НЕ представлены девятью типоразмерами, в каждом из которых предлагаются различные варианты мощности (от 3 до 64 кВт), что увеличивает функциональные возможности данного типа оборудования.

Корпус-коммутационная коробка изготавливается из оцинкованного стального листа. В качестве нагревателей используются ТЭНы из нержавеющей стали повышенной надежности.

Электрокалориферы серии /НE имеют степень защиты IP 40. Нагреватели стандартно оснащены двумя термостатами защиты от перегрева корпуса и воздуха, срабатывающие при температуре +80 °С, а также цепью термоконтактов, которая размыкается в случае перегрева.

Монтаж может производиться в любом положении, кроме положения коммутационной коробкой вниз, при помощи фланцевого соединения. Электрические воздухонагреватели необходимо монтировать в соответствии с указанным на корпусе направлением потока воздуха.

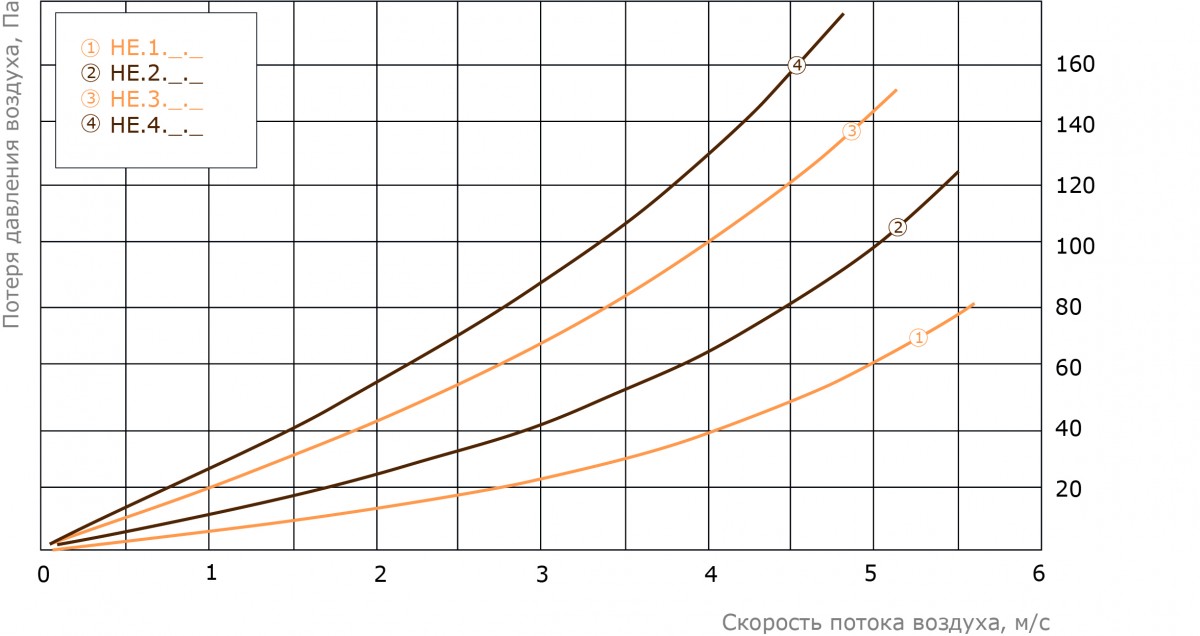

Скорость потока воздуха через электрический нагреватель должна быть не менее 1,2 м/с. Для предотвращения загрязнения электронагревателя необходимо передним на расстоянии не менее 1 м установить воздушный фильтр.

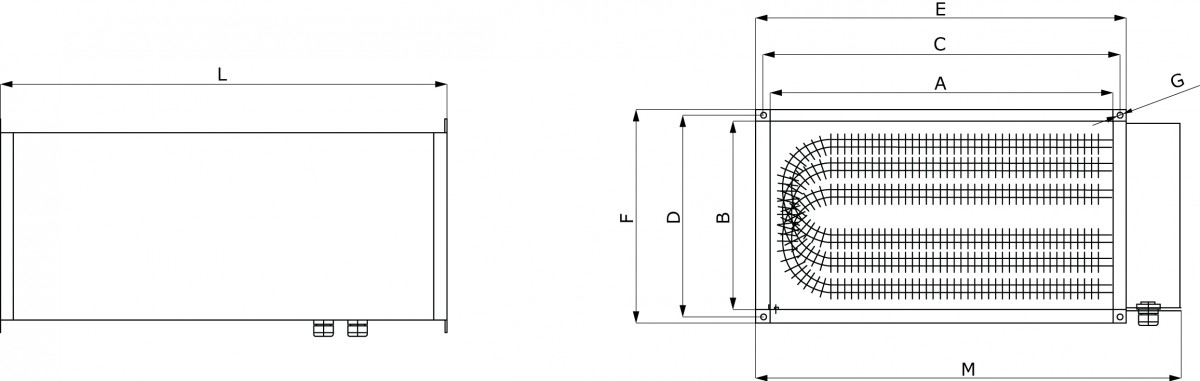

Типоразмер	Обозначение	A, мм	В, мм	С, мм	D, мм	E, мм	F, мм	G , мм	M, мм	L, мм	Beс, кг
LM Duct 40-20	/НЕ.1.0.03	400	200	420	220	440	240	10	520	400	10
LM Duct 40-20	/НЕ.1.0.06	400	200	420	220	440	240	10	520	400	10
LM Duct 40-20	/НЕ.1.0.08	400	200	420	220	440	240	10	520	400	10
LM Duct 40-20	/НЕ.1.17.08	400	200	420	220	440	240	10	520	800	17
LM Duct 40-20	/НЕ.1.17.16	400	200	420	220	440	240	10	520	800	20
LM Duct 40-20	/НЕ.1.27.24	400	200	420	220	440	240	10	520	1200	29
LM Duct 40-20	/НЕ.2.0.16	400	200	420	220	440	240	10	520	800	20
LM Duct 40-20	/НЕ.3.0.24	400	200	420	220	440	240	10	520	800	23
LM Duct 50-25	/НЕ.1.0.08	500	250	520	270	540	290	10	620	400	10
LM Duct 50-25	/НЕ.1.17.08	500	250	520	270	540	290	10	620	800	19
LM Duct 50-25	/НЕ.1.17.16	500	250	520	270	540	290	10	620	800	22
LM Duct 50-25	/НЕ.1.27.24	500	250	520	270	540	290	10	620	1200	33
LM Duct 50-25	/НЕ.2.0.16	500	250	520	270	540	290	10	620	800	21
LM Duct 50-25	/НЕ.2.17.32	500	250	520	270	540	290	10	620	1200	36
LM Duct 50-25	/НЕ.3.0.24	500	250	520	270	540	290	10	620	800	24
LM Duct 50-25	/НЕ.4.0.32	500	250	520	270	540	290	10	620	1200	35
LM Duct 50-30	/НЕ.1.0.12	500	300	520	320	540	340	10	620	650	18
LM Duct 50-30	/НЕ.1.17.12	500	300	520	320	540	340	10	620	650	18
LM Duct 50-30	/НЕ.1.27.24	500	300	520	320	540	340	10	620	650	22
LM Duct 50-30	/НЕ.2.0.24	500	300	520	320	540	340	10	620	650	22
LM Duct 50-30	/НЕ.3.0.36	500	300	520	320	540	340	10	620	950	33
LM Duct 50-30	/НЕ.2.27.36	500	300	520	320	540	340	10	620	950	33
LM Duct 50-30	/НЕ.2.27.48	500	300	520	320	540	340	10	620	950	37
LM Duct 50-30	/НЕ.4.0.48	500	300	520	320	540	340	10	620	950	37
LM Duct 60-30	/НЕ.1.0.12	600	300	620	320	640	340	10	720	650	19
LM Duct 60-30	/НЕ.1.17.12	600	300	620	320	640	340	10	720	650	19
LM Duct 60-30	/НЕ.1.27.24	600	300	620	320	640	340	10	720	650	23
LM Duct 60-30	/НЕ.2.0.24	600	300	620	320	640	340	10	720	650	23
LM Duct 60-30	/НЕ.2.27.36	600	300	620	320	640	340	10	720	950	35
LM Duct 60-30	/НЕ.2.27.48	600	300	620	320	640	340	10	720	950	38
LM Duct 60-30	/НЕ.3.0.36	600	300	620	320	640	340	10	720	950	34
LM Duct 60-30	/НЕ.4.0.48	600	300	620	320	640	340	10	720	950	38
LM Duct 60-35	/НЕ.1.0.12	600	350	620	370	640	390	10	720	650	19
LM Duct 60-35	/НЕ.2.0.24	600	350	620	370	640	390	10	720	650	23
LM Duct 60-35	/НЕ.3.0.36	600	350	620	370	640	390	10	720	950	35
LM Duct 60-35	/НЕ.4.0.48	600	350	620	370	640	390	10	720	950	39
LM Duct 60-35	/НЕ.1.17.12	600	350	620	370	640	390	10	720	650	20
LM Duct 60-35	/НЕ.1.27.24	600	350	620	370	640	390	10	720	650	24
LM Duct 60-35	/НЕ.2.27.36	600	350	620	370	640	390	10	720	950	35
LM Duct 60-35	/НЕ.2.27.48	600	350	620	370	640	390	10	720	950	39
LM Duct 70-40	/НЕ.1.0.16	700	400	720	420	740	440	10	820	550	21
LM Duct 70-40	/НЕ.1.17.16	700	400	720	420	740	440	10	820	550	21
LM Duct 70-40	/НЕ.2.17.32	700	400	720	420	740	440	10	820	550	26
LM Duct 70-40	/НЕ.3.17.48	700	400	720	420	740	440	10	820	750	36
LM Duct 70-40	/НЕ.4.0.64	700	400	720	420	740	440	10	820	750	40
LM Duct 70-40	/НЕ.4.17.64	700	400	720	420	740	440	10	820	750	41
LM Duct 70-40	/НЕ.2.0.32	700	400	720	420	740	440	10	820	550	25
LM Duct 70-40	/НЕ.3.0.48	700	400	720	420	740	440	10	820	750	36
LM Duct 80-50	/НЕ.1.17.0	800	500	820	520	840	540	10	920	550	22
LM Duct 80-50	/HE.1.17.16	800	500	820	520	840	540	10	920	550	23
LM Duct 80-50	/HE.2.0.32	800	500	820	520	840	540	10	920	550	27
LM Duct 80-50	/НЕ.2.17.32	800	500	820	520	840	540	10	920	550	28
LM Duct 80-50	/НЕ.3.0.48	800	500	820	520	840	540	10	920	750	38
LM Duct 80-50	/НЕ.3.17.48	800	500	820	520	840	540	10	920	750	38
LM Duct 80-50	/НЕ.4.0.64	800	500	820	520	840	540	10	920	750	43
LM Duct 80-50	/НЕ.4.17.64	800	500	820	520	840	540	10	920	750	43
LM Duct 90-50	/НЕ.1.0.16	900	500	930	530	960	560	10	1030	550	23
LM Duct 90-50	/НЕ.1.17.16	900	500	930	530	960	560	10	1030	550	24
LM Duct 90-50	/НЕ.2.0.32	900	500	930	530	960	560	10	1030	550	28
LM Duct 90-50	/НЕ.2.17.32	900	500	930	530	960	560	10	1030	550	28
LM Duct 90-50	/НЕ.3.0.48	900	500	930	530	960	560	10	1030	750	39
LM Duct 90-50	/НЕ.3.17.48	900	500	930	530	960	560	10	1030	750	40
LM Duct 90-50	/НЕ.4.0.64	900	500	930	530	960	560	10	1030	750	44
LM Duct 90-50	/НЕ.4.17.64	900	500	930	530	960	560	10	1030	750	44
LM Duct 100-50	/НЕ.1.0.16	1000	500	1030	530	1060	560	10	1130	550	24
LM Duct 100-50	/НЕ.1.17.16	1000	500	1030	530	1060	560	10	1130	550	25
LM Duct 100-50	/НЕ.2.0.32	1000	500	1030	530	1060	560	10	1130	550	29
LM Duct 100-50	/НЕ.2.17.32	1000	500	1030	530	1060	560	10	1130	550	29
LM Duct 100-50	/НЕ.3.0.48	1000	500	1030	530	1060	560	10	1130	750	40
LM Duct 100-50	/НЕ.3.17.48	1000	500	1030	530	1060	560	10	1130	750	41
LM Duct 100-50	/НЕ.4.0.64	1000	500	1030	530	1060	560	10	1130	750	45
LM Duct 100-50	/НЕ.4.17.64	1000	500	1030	530	1060	560	10	1130	750	46

В соединительной коробке имеются необходимые клеммы для электросоединений, с зажимами для простого и быстрого монтажа. Питающие напряжение 1~220В или 3~380В.

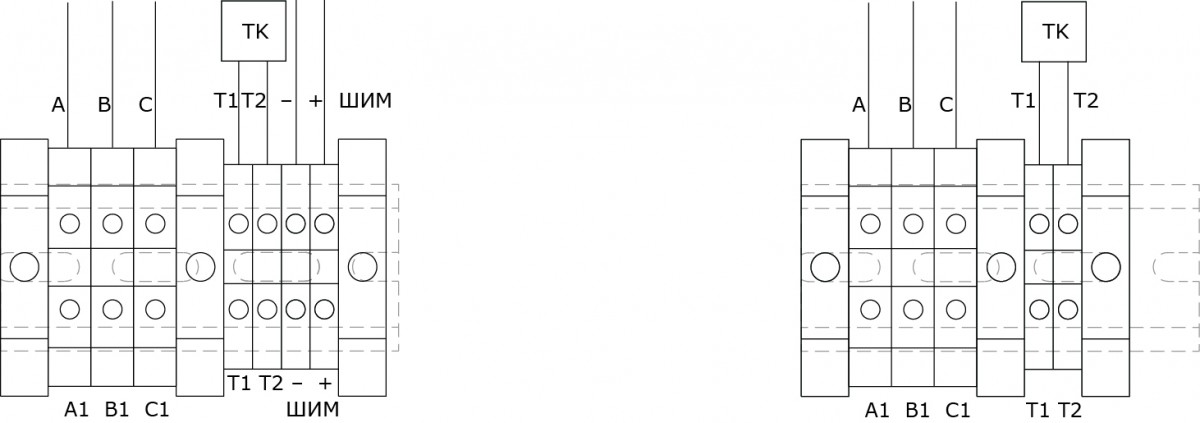

Схема подключения электронагревателя

Регулирование

Регулирование мощности может осуществляться в двух вариантах:

Ступенчатое регулирование от 1 до 4 ступеней, которые включаются на полную мощность при изменении наружных условий. Данное регулирование приводит к волнообразному изменению температуры приточного воздуха.
Плавное регулирование посредствам широтно-импульсной модуляции (ШИМ-блока). ШИМ-сигнал – это импульсный (дискретный) сигнал постоянной частоты и переменной скважности (отношения длительности импульса к периоду его следования). ШИМ-блок представляет собой твердотельное оптореле и симисторный ключ (для коммутации в моменты нулевого тока и напряжения), установленный на алюминиевом радиаторе. Мощность, передаваемая потоку воздуха, плавно изменяется в зависимости от наружных условий. Позволяет точно поддерживать заданную температуру приточного воздуха и снизить нагрузку на электрическую сеть, гарантируя безопасную и надежную работу. Рекомендуется использовать данное регулирование по умолчанию.
