Трубчатые шумоглушители для круглых каналов предназначены для снижения аэродинамического шума, возникающего при работе вентиляторов, и распространяющегося по воздуховодам систем вентиляции и кондиционирования воздуха.
Конструкция и материалы
- Шумоглушители представлены шестью типоразмерами, в каждом из которых по две модификации, отличающиеся длиной шумопоглощающего участка: 600 мм и 900 мм.
- Шумоглушитель представляет собой две трубы из стального оцинкованного листа, вставленные одна в другую. Наружная труба гладкая, внутренняя перфорированная, и её диаметр равен номинальному диаметру воздуховода.
- Шумопоглощающий материал представляет собой минеральное волокно, помещенное между внутренней и наружной трубами, характеризующийся высокими акустическими характеристиками.
Шумоглушители устанавливаются независимо от направления движения воздуха в любом положении.
Для достижения максимальных характеристик шумопоглощения рекомендуется перед шумоглушителем предусмотреть прямолинейный участок воздуховода длиной не менее 1 м.
Технические характеристики

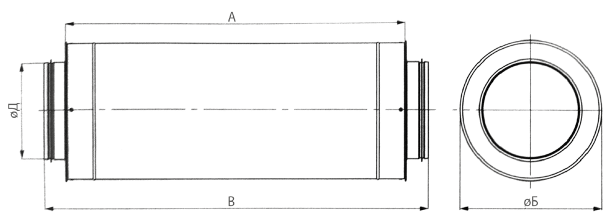

| Типоразмер | А, мм | Б, мм | В, мм | Д, мм | Масса, кг |
|---|---|---|---|---|---|
| 100/6 | 615 | 200 | 730 | 100 | 5,29 |
| 100/9 | 915 | 1030 | 6,15 | ||
| 125/6 | 615 | 225 | 730 | 125 | 5,29 |
| 125/9 | 915 | 1030 | 6,15 | ||
| 160/6 | 615 | 260 | 730 | 160 | 5,47 |
| 160/9 | 915 | 1030 | 7,43 | ||
| 200/6 | 615 | 300 | 730 | 200 | 6,59 |
| 200/9 | 915 | 1030 | 8,89 | ||
| 250/6 | 615 | 350 | 730 | 250 | 8,01 |
| 250/9 | 915 | 1030 | 10,73 | ||
| 315/6 | 615 | 455 | 730 | 315 | 10,01 |
| 315/9 | 915 | 1030 | 13,29 |
