Обратные клапаны предназначены для перекрывания канала лопатками под действием возвратной пружины и предотвращения движения воздуха в обратном направлении при выключенном вентиляторе.
Конструкция и материалы
- Корпус обратных клапанов изготовлен из оцинкованного стального листа.
- Внутрь клапана встроены две подпружиненные с одной из сторон лопатки из листового алюминия.
Обратные клапаны монтируются в любом положении. Крепление к воздуховодам или другим элементам системы осуществляется с помощью быстросъемных хомутов.

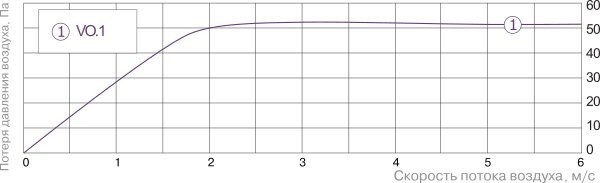

Технические характеристики
| Типоразмер | А, мм | Б, мм | В, мм | Д, мм | Масса, кг |
|---|---|---|---|---|---|
| 100 | 80 | 27 | 35 | 100 | 0,2 |
| 125 | 100 | 37 | 45 | 125 | 0,3 |
| 160 | 110 | 37 | 55 | 160 | 0,4 |
| 200 | 140 | 52 | 70 | 200 | 0,6 |
| 250 | 140 | 47 | 75 | 250 | 0,7 |
| 315 | 140 | 47 | 75 | 315 | 0,9 |
