- Эффективно снижают уровень шума.
- Наполнитель – специализированный нетканый шумопоглощающий материал Саунтек.
- Рассекатели воздуха для уменьшения сопротивления шумоглушителя.
- Пластины толщиной 100 мм, расположены на расстоянии 100 мм между собой.
Конструкция и материалы
Корпус шумоглушителя и оболочки пластин выполнены из оцинкованной стали с применением звукопоглощающего негорючего материала. Соединение деталей корпуса производится с помощью заклепок. Рабочий диапазон температур проходящего воздуха от -40°С до +50°С. Стандартно длина корпуса шумоглушителя для всех типоразмеров составляет 1000 мм.
Установка
Шумоглушители монтируются вне зависимости от пространственной ориентации, сохраняя работоспособность, как правило, их располагают между вентиляторами и магистральными воздуховодами. В вытяжных системах механической вентиляции канальные шумоглушители служат для защиты от шума помещений, внутри которых их применяют, а также они снижают шум, который поступает от вентиляторов наружу.
Внутри зданий шумоглушители устанавливают в прямоугольных воздуховодах. Если необходимо установить их снаружи, необходима дополнительная защита в виде кожуха, который защищает шумоглушитель от попадания влаги. Для значительного снижения уровня шума можно использовать несколько шумоглушителей, установленных друг за другом. Перемещаемый воздух не должен содержать твердых, липких или агрессивных примесей. Его скорость между кулисами шумоглушителя не должна превышать 10 м/с.
Технические характеристики

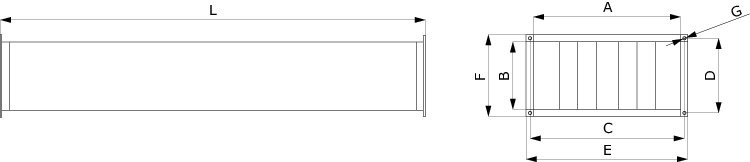

| A, мм | В, мм | С, мм | D, мм | E, мм | F, мм | L, мм | G, мм | Вес, кг | V, м3 | |
|---|---|---|---|---|---|---|---|---|---|---|
| LM Duct Q 40-20/SP. | 400 | 200 | 420 | 220 | 440 | 240 | 1150 | 10 | 14 | 0.12 |
| LM Duct Q 50-25/SP. | 500 | 250 | 520 | 270 | 540 | 290 | 1150 | 10 | 16 | 0.18 |
| LM Duct Q 50-30/SP. | 500 | 300 | 520 | 320 | 540 | 340 | 1150 | 10 | 21 | 0.21 |
| LM Duct Q 60-30/SP. | 600 | 300 | 620 | 320 | 640 | 340 | 1150 | 10 | 25 | 0.25 |
| LM Duct Q 60-35/SP. | 600 | 350 | 620 | 370 | 640 | 390 | 1150 | 10 | 27 | 0.29 |
| LM Duct Q 70-40/SP. | 700 | 400 | 720 | 420 | 740 | 440 | 1150 | 10 | 30 | 0.37 |
| LM Duct Q 80-50/SP. | 800 | 500 | 820 | 520 | 840 | 540 | 1150 | 10 | 33 | 0.52 |
| LM Duct Q 90-50/SP. | 900 | 500 | 930 | 530 | 960 | 560 | 1150 | 10 | 35 | 0.62 |
| LM Duct Q 100-50/SP. | 1000 | 500 | 1030 | 530 | 1060 | 560 | 1150 | 10 | 40 | 0.68 |
