- Поставляются в комплекте с фильтрующей вставкой.
- Карманные фильтры грубой очистки EG.4, тонкой очистки EF.5 и EF.7.
- Высококачественная фильтрующая ткань.
- Простота замены.
Конструкция и материалы
Фильтр состоит из корпуса и фильтрующего элемента (кассеты). Корпус изготавливается из оцинкованной стали; крышка для обслуживания крепится к корпусу защелками и петлями. Корпус канального фильтра представляет собой коробчатую конструкцию, изготовленную из оцинкованной стали. В корпусе устанавливается фильтрующая кассета. Стандартно фильтры комплектуются кассетами класса очистки от G4 до F9. По дополнительному запросу фильтры могут комплектоваться кассетами других классов очистки. Для удобства обслуживания и замены фильтрующей кассеты, корпус оборудован съемной крышкой. Фильтрующая вставка представляет собой кассету карманного типа из синтетического материала. Корпус кассеты изготавливается из оцинкованной стали. Допустимая температура перемещаемого воздуха варьируется от -40°С до +50°С. Фильтрующие элементы устанавливаются в направляющие, поэтому легко извлекаются при замене. Фильтрующие вставки выполнены в виде мешочных карманов из синтетического волокна с классом очистки G4, F5, F7, F9.
Канальные фильтры монтируются вне зависимости от пространственной ориентации. При установке в вертикальном положении воздушный поток, проходящий через сечение фильтра, должен перемещаться по направлению сверху вниз.
Технические характеристики

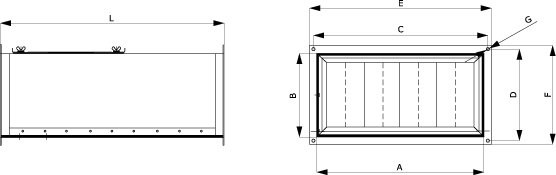

| Фильтр /EG.4 | A, мм | В, мм | С, мм | D, мм | E, мм | F, мм | L, мм | G, мм | Beс, кг | V, м3 |
|---|---|---|---|---|---|---|---|---|---|---|
| LM Duct Q 40-20/EG.4 | 400 | 200 | 420 | 220 | 440 | 240 | 330 | 10 | 6 | 0.026 |
| LM Duct Q 50-25/EG.4 | 500 | 250 | 520 | 270 | 540 | 290 | 330 | 10 | 8 | 0.041 |
| LM Duct Q 50-30/EG.4 | 500 | 300 | 520 | 320 | 540 | 340 | 330 | 10 | 9 | 0.050 |
| LM Duct Q 60-30/EG.4 | 600 | 300 | 620 | 320 | 640 | 340 | 330 | 10 | 10 | 0.059 |
| LM Duct Q 60-35/EG.4 | 600 | 350 | 620 | 370 | 640 | 390 | 330 | 10 | 11 | 0.069 |
| LM Duct Q 70-40/EG.4 | 700 | 400 | 720 | 420 | 740 | 440 | 330 | 10 | 13 | 0.092 |
| LM Duct Q 80-50/EG.4 | 800 | 500 | 820 | 520 | 840 | 540 | 330 | 10 | 20 | 0.132 |
| LM Duct Q 90-50/EG.4 | 900 | 500 | 930 | 530 | 960 | 560 | 340 | 10 | 23 | 0.153 |
| LM Duct Q 100-50/EG.4 | 1000 | 500 | 1030 | 530 | 1060 | 560 | 350 | 10 | 27 | 0.175 |
| Фильтр /EF.5, /EF.7, /EF.9 | A, мм | В, мм | С, мм | D, мм | E, мм | F, мм | L, мм | G, мм | Beс, кг | V, м3 |
|---|---|---|---|---|---|---|---|---|---|---|
| LM Duct Q 40-20/EF.5 | 400 | 200 | 420 | 220 | 440 | 240 | 540 | 10 | 7 | 0.043 |
| LM Duct Q 50-25/EF.5 | 500 | 250 | 520 | 270 | 540 | 290 | 640 | 10 | 9 | 0.080 |
| LM Duct Q 50-30/EE5 | 500 | 300 | 520 | 320 | 540 | 340 | 640 | 10 | 10 | 0.096 |
| LM Duct Q 60-30/EF.5 | 600 | 300 | 620 | 320 | 640 | 340 | 640 | 10 | 11 | 0.115 |
| LM Duct Q 60-35/EF.5 | 600 | 350 | 620 | 370 | 640 | 390 | 640 | 10 | 12 | 0.134 |
| LM Duct Q 70-40/EF.5 | 700 | 400 | 720 | 420 | 740 | 440 | 720 | 10 | 14 | 0.202 |
| LM Duct Q 80-50/EF.5 | 800 | 500 | 820 | 520 | 840 | 540 | 800 | 10 | 21 | 0.320 |
| LM Duct Q 90-50/EF.5 | 900 | 500 | 930 | 530 | 960 | 560 | 820 | 10 | 24 | 0.369 |
| LM Duct Q 100-50/EF.5 | 1000 | 500 | 1030 | 530 | 1060 | 560 | 820 | 10 | 28 | 0.410 |
