- Высокоэффективный пластинчатый перекрестный рекуператор.
- Теплоутилизация обеспечивается за счет эффекта передачи тепловой энергии через общую развитую поверхность приточного и вытяжного воздуха.
Конструкция и материалы
Пластинчатые рекуператоры /RX.C представлены девятью типоразмерами. Поверхность теплообмена пластинчатых рекуператоров типа /RX.С представляет собой набор специально спрофилированных алюминиевых пластин толщиной 0,2 мм с расстоянием от 5 до 9 мм между ними, обеспечивающих высокоэффективную теплопередачу. Движение воздуха в рекуператоре – перекрестное. Корпус рекуператора изготавливается из оцинкованного стального листа и оснащается присоединительными фланцами для установки в системах вентиляции и кондиционирования воздуха.
Преимущества пластинчатых рекуператоров
- Пластинчатые теплообменники обладают эффективностью 40–65%. (зависит от соотношения расходов приточного и вытяжного воздуха и разницы температур на входах в теплообменник).
- Пластинчатый теплообменник в данном виде рекуператоров – устроен просто и не имеет подвижных или трущихся частей, что подразумевает собой нечастое техническое обслуживание.
- В данном рекуператоре отсутствуют какие-либо потребители электроэнергии, что снижает стоимость расходов на работу данного устройства.
Технические характеристики

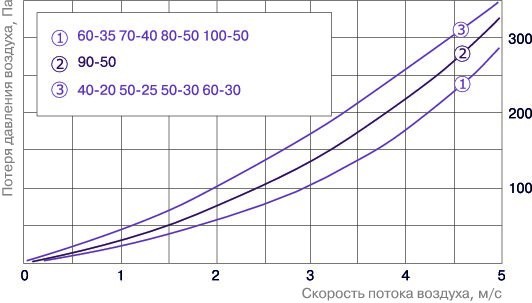

Основными характеристиками пластинчатых рекуператоров является его эффективность (КПД), а также сопротивление в системе воздуховодов. Тепловой КПД определяется по приведенной формуле:
Для подбора канального пластинчатого рекуператора требуется:
- воздухопроизводительность (м3/ч);
- температура вытяжного воздуха;
- температура приточного воздуха;
- относительная влажность вытяжного воздуха.

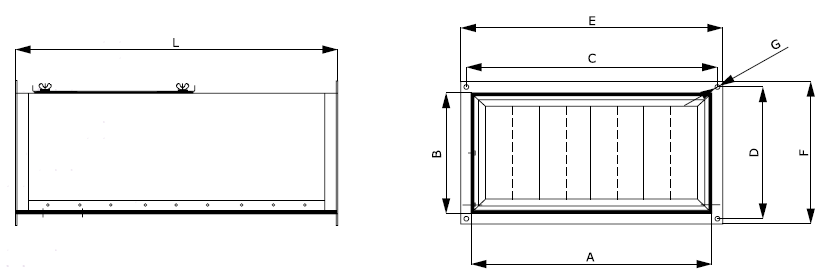

| A, мм | В, мм | С, мм | D, мм | E, мм | F, мм | H, мм | Вес, кг | V, м3 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| RXC 40x20 | 400 | 420 | 220 | 450 | 590 | 200 | 243 | 25 | 0.08 | |
| RXC 50x25 | 500 | 520 | 270 | 550 | 700 | 250 | 293 | 35 | 0.14 | |
| RXC 50x30 | 500 | 520 | 320 | 550 | 700 | 300 | 343 | 36 | 0.17 | |
| RXC 60x30 | 600 | 620 | 320 | 650 | 800 | 300 | 343 | 45 | 0.22 | |
| RXC 60x35 | 600 | 620 | 370 | 650 | 800 | 350 | 393 | 47 | 0.25 | |
| RXC 70x40 | 700 | 720 | 420 | 750 | 900 | 400 | 443 | 63 | 0.36 | |
| RXC 80x50 | 800 | 820 | 520 | 850 | 1000 | 500 | 543 | 82 | 0.54 | |
| RXC 90x50 | 900 | 930 | 530 | 950 | 1100 | 500 | 543 | 90 | 0.66 | |
| RXC 100x50 | 1000 | 1030 | 530 | 1050 | 1200 | 500 | 543 | 99 | 0.78 |
Установка
Пластинчатые рекуператоры устанавливаются только в подвесном горизонтальном положении. Во избежание засорения поверхности теплообмена и, как следствие, снижение КПД, и увеличение сопротивления необходимо перед входом в рекуператор установить фильтрующие элементы, как в приточной, так и в вытяжной части системы вентиляции.
