Крышные вытяжные радиальные вентиляторы среднего давления с назад загнутыми лопатками серии LM Sauger применяются для перемещения воздуха, который не содержит липких веществ и волокнистых материалов, без содержания пыли и других твердых примесей не более 100 мг/м3, в условиях умеренного климата 1 категории размещения по ГОСТ 15150-69 и устанавливаются на кровле.
Данная серия вентиляторов применяется в системах вытяжной вентиляции жилых, общественных и производственных помещений. Вентиляторы LM Sauger предназначены для удаления воздуха из помещений непосредственно через крышу или через крышу и воздуховоды, имеют компактные размеры, и обеспечивают удобство монтажа и обслуживания. Максимальная температура перемещаемого воздуха — от -40 °С до +40 °С.
Конструкция и материалы
- Вентиляторы серии LM Sauger представлены множеством типоразмеров с различными характеристиками, что позволяет комплектовать систему вытяжной вентиляции в соответствии с любыми проектными требованиями.
- Корпус вентилятора выполнен из оцинкованной стали, имеет съёмную сервисную крышку.
- Вентилятор LM Sauger имеет факельный выброс удаляемого воздуха и защищён от попадания осадков внутрь корпуса обратным клапаном.
- Рабочее колесо выполнено с загнутыми назад лопатками правого направления вращения, изготовлено из углеродистой стали.
- Высокоэффективный электродвигатель с короткозамкнутым ротором, трехфазным (3~380 В) подключением, серии LM Sauger FP. Высокоэффективный электродвигатель с внешним ротором, однофазным (220 В) или трехфазным (380 В) подключением, серии LM Sauger FB.
- Электродвигатель с рабочим колесом статически и динамически сбалансированы в двух плоскостях, имеют степени защиты IP44 (для LM Sauger FP) и IP54 (для LM Sauger FB).
- Ресурс вентилятора достигает 50 000 часов без профилактики за счет применения современных материалов и технологий.
Регулирование производительности
Производительность вентиляторов FP / FB можно регулировать изменением скорости вращения двигателя в пределах мощности двигателя посредством частотного регулятора с изменением частоты подаваемого напряжения от 25 до 65 Гц, тем самым обеспечивая регулировку оборотов рабочего колеса вентилятора.
Вентиляторы серии LM Sauger могут устанавливаться на монтажный стакан или воздуховод в вертикальном положении. Вентиляторы серии LM Sauger могут комплектоваться монтажными стаканами в шумоизолированном корпусе толщиной 20 мм, высотой 400 мм, как под скатную (в маркировке цифра 2), так и под плоскую кровлю (в маркировке цифра 4) следующими модификациями:
- TSN.N4(2) – стандарт.
- TSN.B4(2) – c обратным клапаном.
- TSN.V4(2) – c воздушным клапаном под электропривод.
- TSS.N4(2) – стандарт с шумоглушителем.
- TSS.B4(2) – c обратным клапаном и шумоглушителем.
- TSS.V4(2) – c воздушным клапаном под электропривод и шумоглушителем.
Варианты монтажа
Крепление к стакану
Крепление к воздуховоду

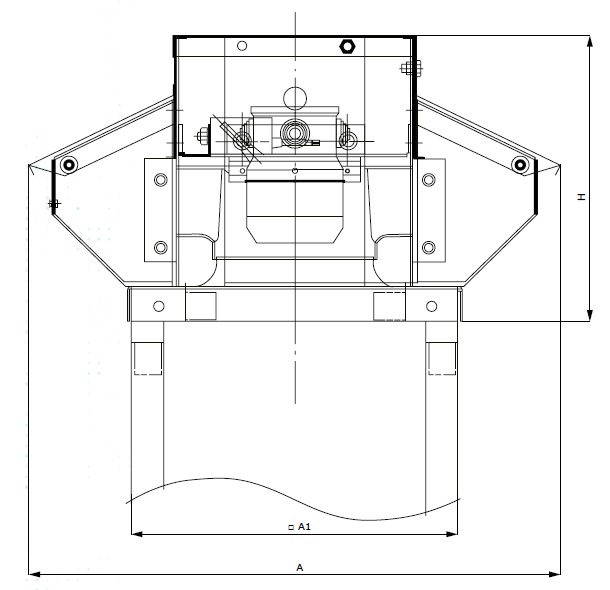

| Типоразмер | А1, мм | Н, мм | A, мм | Масса, кг |
|---|---|---|---|---|
| LM Sauger 1 /FB.E22A.2E | 310 | 275 | 506 | 13 |
| LM Sauger 2 /FB.E28.2E | 460 | 400 | 656 | 22 |
| LM Sauger 2 /FB.E35.4E | 460 | 400 | 656 | 24 |
| LM Sauger 3 /FB.E40.4E | 660 | 500 | 850 | 38 |
| LM Sauger 3 /FB.E45.4E | 660 | 500 | 850 | 45 |
| LM Sauger 3 /FB.E50.4D | 660 | 500 | 850 | 59 |
| LM Sauger 4 /FB.E56.4D | 860 | 600 | 1078 | 82 |
| LM Sauger 4 /FB.E63.4D | 860 | 600 | 1078 | 83 |
| LM Sauger 2 /FP_.С25.003T2 | 460 | 588 | 656 | 31 |
| LM Sauger 2 /FP_.С28.007T2 | 460 | 588 | 656 | 36 |
| LM Sauger 2 /FP_.С31.011T2 | 460 | 588 | 656 | 40 |
| LM Sauger 3 /FP_.С35.002T4 | 660 | 754 | 850 | 51 |
| LM Sauger 3 /FP_.С35.022T2 | 660 | 754 | 850 | 66 |
| LM Sauger 3 /FP_.C40.005T4 | 660 | 754 | 850 | 58 |
| LM Sauger 3 /FP_.C40.040T2 | 660 | 754 | 850 | 76 |
| LM Sauger 3 /FP_.C45.011T4 | 660 | 754 | 850 | 68 |
| LM Sauger 3 /FP_.C45.075T2 | 660 | 754 | 850 | 108 |
| LM Sauger 4 /FP_.C50.015T4 | 860 | 972 | 1080 | 85 |
| LM Sauger 4 /FP_.C56.007T6 | 860 | 972 | 1080 | 106 |
| LM Sauger 4 /FP_.C56.030T4 | 860 | 972 | 1080 | 114 |
| LM Sauger 5 /FP_.C63.015T4 | 1060 | 1154 | 1446 | 125 |
| LM Sauger 5 /FP_.C63.055T4 | 1060 | 1154 | 1446 | 131 |
| LM Sauger 5 /FP_.C71.015T8 | 1060 | 1154 | 1446 | 162 |
| LM Sauger 5 /FP_.C71.030T6 | 1060 | 1154 | 1446 | 187 |
| LM Sauger 5 /FP_.C71.110T4 | 1060 | 1154 | 1446 | 205 |
| LM Sauger 6 /FP_.C80.055T6 | 1200 | 1250 | 1 460 | 276 |
| LM Sauger 6 /FP_.C80.185T4 | 1200 | 1250 | 1460 | 360 |
| LM Sauger 6 /FP_.C90.040T8 | 1200 | 1250 | 1460 | 304 |
| LM Sauger 6 /FP_.C90.110T6 | 1200 | 1250 | 1460 | 374 |
| LM Sauger 6 /FP_.C90.300T4 | 1200 | 1250 | 1460 | 415 |
| LM Sauger 6 /FP_.C100.075T8 | 1200 | 1250 | 1460 | 388 |
| LM Sauger 6 /FP_.C100.150T6 | 1200 | 1250 | 1460 | 400 |
Габаритные и присоединительные размеры монтажных стаканов /TSN._
/TSN.B2
Стакан с обратным клапаном, оперение под скатную кровлю
/TSN.B4
Стакан с обратным клапаном, оперение под плоскую кровлю

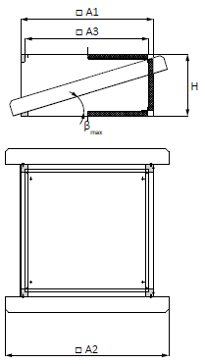

/TSN.N2
Стакан с оперением под скатную кровлю

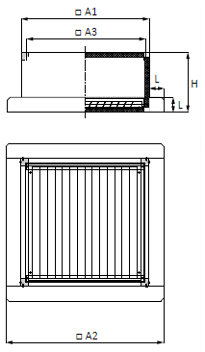

/TSN.N4
Стакан с оперением под плоскую кровлю

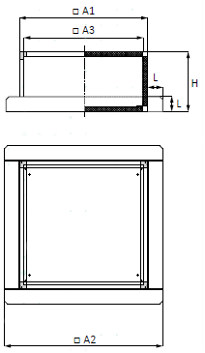

/TSN.V2
Стакан с воздушным клапаном под электропривод, оперение под скатную кровлю
/TSN.V4
Стакан с воздушным клапаном под электропривод, оперение под плоскую кровлю

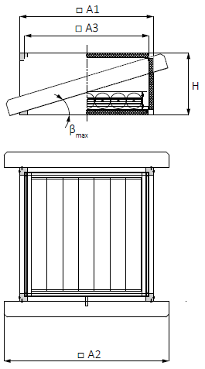

| Типоразмер | A1, мм | A2, мм* | A3, мм | H, мм | βmax, °(скатная кровля) | L, мм |
|---|---|---|---|---|---|---|
| 1 | 310 | 510 | 250 | 400 | 30 | 100 |
| 2 | 460 | 660 | 400 | 400 | 30 | 100 |
| 3 | 660 | 860 | 600 | 400 | 30 | 100 |
| 4 | 860 | 1060 | 800 | 400 | 30 | 100 |
| 5 | 1060 | 1260 | 1000 | 400 | 30 | 100 |
| 6 | 1200 | 1400 | 1140 | 400 | 30 | 100 |
Габаритные и присоединительные размеры монтажных стаканов /TSS._

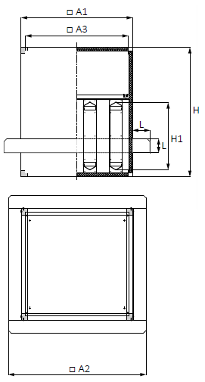

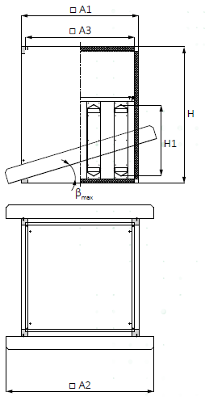

/TSS.B2
Стакан с шумоглушителем и обратным клапаном, оперение под скатную кровлю

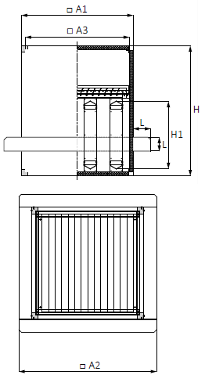

/TSS.B4
Стакан с шумоглушителем и обратным клапаном, оперение под плоскую кровлю
/TSS.N2
Стакан с шумоглушителем, оперение под скатную кровлю
/TSS.N4
Стакан с шумоглушителем, оперение под плоскую кровлю

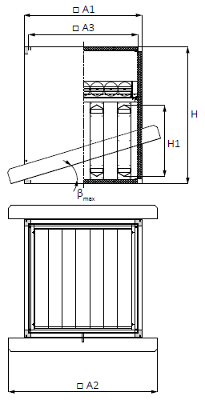

/TSS.V2
Стакан с шумоглушителем и воздушным клапаном под электропривод, оперение под скатную кровлю

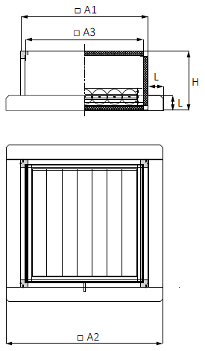

/TSS.V4
Стакан с шумоглушителем и воздушным клапаном под электропривод, оперение под плоскую кровлю

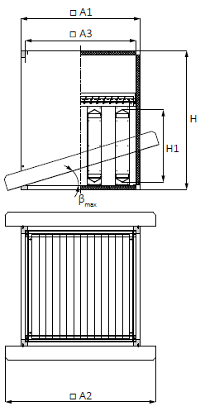

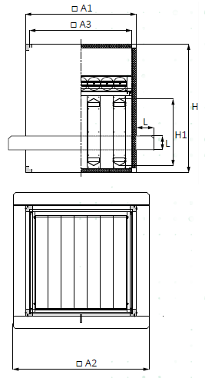

| Типоразмер | A1, мм | A2, мм* | A3, мм | H, мм | H1, мм | βmax, °(скатная кровля) | L, мм |
|---|---|---|---|---|---|---|---|
| 1 | 310 | 510 | 250 | 400 | 520 | 30 | 100 |
| 2 | 460 | 660 | 400 | 400 | 520 | 30 | 100 |
| 3 | 660 | 860 | 600 | 400 | 520 | 30 | 100 |
| 4 | 860 | 1060 | 800 | 400 | 520 | 30 | 100 |
| 5 | 1060 | 1260 | 1000 | 400 | 520 | 30 | 100 |
| 6 | 1200 | 1400 | 1140 | 400 | 520 | 30 | 100 |
Схема подключения электродвигателя для вентиляторов FP
| Типоразмер | Количество полюсов | U, В | P, кВт | I, А | Термоконтакты | n, об/мин |
|---|---|---|---|---|---|---|
| LM Sauger 1 /FB.E22A.2E | 2 | 1~220 | 0,14 | 0,6 | Внутренние | 2650 |
| LM Sauger 2 /FB.E28.2E | 2 | 1~220 | 0,23 | 1 | Внутренние | 2700 |
| LM Sauger 2 /FB.E35.4E | 4 | 1~220 | 0,18 | 0,8 | Внутренние | 1400 |
| LM Sauger 3 /FB.E40.4E | 4 | 1~220 | 0,27 | 1,2 | Внутренние | 1300 |
| LM Sauger 3 /FB.E45.4E | 4 | 1~220 | 0,68 | 3 | Внешние | 1250 |
| LM Sauger 3 /FB.E50.4D | 4 | 3~380 | 1,43 | 3 | Внешние | 1375 |
| LM Sauger 4 /FB.E56.4D | 4 | 3~380 | 2,38 | 5 | Внешние | 1365 |
| LM Sauger 4 /FB.E63.4D | 4 | 3~380 | 4,25 | 7,6 | Внешние | 1300 |
| LM Sauger 2 /FP_.С25.003T2 | 2 | 3~380 | 0,37 | 0,9 | Внешние | 2840 |
| LM Sauger 2 /FP_.С28.007T2 | 2 | 3~380 | 0,75 | 1,8 | Внешние | 2840 |
| LM Sauger 2 /FP_.С31.011T2 | 2 | 3~380 | 1,1 | 2,6 | Внешние | 2840 |
| LM Sauger 3 /FP_.С35.002T4 | 4 | 3~380 | 0,25 | 4,8 | Внешние | 1350 |
| LM Sauger 3 /FP_.С35.022T2 | 2 | 3~380 | 2,2 | 4,9 | Внешние | 2880 |
| LM Sauger 3 /FP_.C40.005T4 | 4 | 3~380 | 0,55 | 1,67 | Внешние | 1360 |
| LM Sauger 3 /FP_.C40.040T2 | 2 | 3~380 | 4 | 8,2 | Внешние | 2860 |
| LM Sauger 3 /FP_.C45.011T4 | 4 | 3~380 | 1,1 | 2,9 | Внешние | 1420 |
| LM Sauger 3 /FP_.C45.075T2 | 2 | 3~380 | 7,5 | 15 | Внешние | 2895 |
| LM Sauger 4 /FP_.C50.015T4 | 4 | 3~380 | 1,5 | 3,7 | Внешние | 1420 |
| LM Sauger 4 /FP_.C56.007T6 | 6 | 3~380 | 0,75 | 2,3 | Внешние | 920 |
| LM Sauger 4 /FP_.C56.030T4 | 4 | 3~380 | 3 | 6,8 | Внешние | 1420 |
| LM Sauger 5 /FP_.C63.015T4 | 4 | 3~380 | 1,5 | 4,1 | Внешние | 940 |
| LM Sauger 5 /FP_.C63.055T4 | 4 | 3~380 | 5,5 | 11,7 | Внешние | 1430 |
| LM Sauger 5 /FP_.C71.015T8 | 8 | 3~380 | 1,1 | 3 | Внешние | 700 |
| LM Sauger 5 /FP_.C71.030T6 | 6 | 3~380 | 3 | 3 | Внешние | 950 |
| LM Sauger 5 /FP_.C71.110T4 | 4 | 3~380 | 11 | 22,5 | Внешние | 1455 |
| LM Sauger 6 /FP_.C80.055T6 | 6 | 3~380 | 5,5 | 12,9 | Внешние | 950 |
| LM Sauger 6 /FP_.C80.185T4 | 4 | 3~380 | 18,5 | 36 | Внешние | 1460 |
| LM Sauger 6 /FP_.C90.040T8 | 8 | 3~380 | 4 | 10,5 | Внешние | 710 |
| LM Sauger 6 /FP_.C90.110T6 | 6 | 3~380 | 11 | 24,2 | Внешние | 960 |
| LM Sauger 6 /FP_.C90.300T4 | 4 | 3~380 | 30 | 56,6 | Внешние | 1460 |
| LM Sauger 6 /FP_.C100.075T8 | 8 | 3~380 | 7,5 | 17,8 | Внешние | 730 |
| LM Sauger 6 /FP_.C100.150T6 | 6 | 3~380 | 15 | 33 | Внешние | 950 |
