Электродвигатель, изолированный от потока воздуха – подходит для использования в качестве вытяжек из кухонь и иных технологических помещений.

• О продукте
• Монтаж, габаритные размеры
• Аэродинамические характеристики

Конструкция и материалы

• шумоизолированный корпус с толщиной панели 25 мм;
• материал изоляции – стизол;
• универсальная дверь для изменения направления выхлопа;
• электродвигатель, изолированный от потока воздуха подходит для использования в качестве вытяжек из кухонь и иных технологических помещений.

Основные технические характеристики вентилятора

Т/р	Вентилятор	Управление	Термоконтакты	Напряжение, В	Ток, А	Мощность, кВт	Частота, об/мин	Масса /FPХ. Кг
25	FPX.C25.003A2	частот.	нет	3ф~220 / 3ф~380В	0,9	0,37	2840	35
28	FPX.C28.007A2	частот.	нет	3ф~220 / 3ф~380В	1,8	0,75	2840	38
31	FPX.C31.011A2	частот.	нет	3ф~220 / 3ф~380В	2,6	1,1	2840	55
35	FPX.С35.002A4	частот.	нет	3ф~220 / 3ф~380В	0,79	0,25	1350	60,5
35	FPX.С35.022A2	частот.	нет	3ф~220 / 3ф~380В	4,8	2,2	2880	71
40	FPX.C40.005A4	частот.	нет	3ф~220 / 3ф~380В	1,67	0,55	1360	65,1
40	FPX.C40.040A2	частот.	нет	3ф~380В	8,1	4	2860	88
45	FPX.C45.011A4	частот.	нет	3ф~220 / 3ф~380В	2,9	1,1	1420	126,6
45	FPX.C45.075A2	частот.	нет	3ф~380В	15,07	7,5	2895	135
50	FPX.C50.015A4	частот.	нет	3ф~220 / 3ф~380В	3,7	1,5	1420	126
56	FPX.C56.007A6	частот.	нет	3ф~220 / 3ф~380В	2,3	0,75	920	124,7
56	FPX.C56.030A4	частот.	нет	3ф~380В	6,8	3	1420	143
63	FPX.C63.015A6	частот.	нет	3ф~220 / 3ф~380В	4,1	1,5	940	160,5
63	FPX.C63.055A4	частот.	нет	3ф~380В	11,7	5,5	1430	203
71	FPX.C71.015A8	частот.	нет	3ф~220 / 3ф~380В	3	1,5	700	208,5
71	FPX.C71.030A6	частот.	нет	3ф~380В	7,3	3	950	230,5
71	FPX.C71.110A4	частот.	нет	3ф~380В	21,5	11	1455	268

Размеры, мм	Т/р	25	28	31	35	40	45	50	56	63	71
Габаритный	А	410	460	510	560	610	690	760	810	910	1060
В	410	460	510	560	610	690	760	810	910	1060
Присоединительный	А’	350	400	450	500	550	630	700	750	850	1000
В’	350	400	450	500	550	630	700	750	850	1000
Выхлоп /FPX.	А’’	350	400	450	500	550	630	700	750	850	1000
В’’	150	190	200	235	250	280	320	350	400	450

Длина, мм	Т/р	25	28	31	35	40	45	50	56	63	71
Вентилятор	/FPX.	490	550	650	685	700	730	760	810	910	1060
Шумоглушитель	/SP.10	1100	1100	1100	1100	1100	1100	1100	1100	1100	1100
Клапан воздушный	/V.1	120	120	120	120	120	120	120	120	120	120
Вставка гибкая	/G.G, /G.1	150	150	150	150	150	150	150	150	150	150
Фильтр жироулавливающий	/EO.O	300	300	300	300	300	300	300	300	300	300

Вес, кг	Т/р	25	28	31	35	40	45	50	56	63	71
Шумоглушитель	/SP.10	30	32	35	38	41	45	52	57	63	70
Клапан воздушный	/V.1	2	2	3	3	4	5	5	6	6	7
Вставка гибкая	/G.G, /G.1	1	1	1	1	1	1	2	2	2	2
Фильтр жироулавливающий	/EO.O	12	14	18	22	27	33	38	43	49	55

Типоразмер	25	28	31	35	40	45	50	56	63	71
Количество виброопор,установленных на корпусе, шт.	4	4	4	4	4	4	6	6	6	6

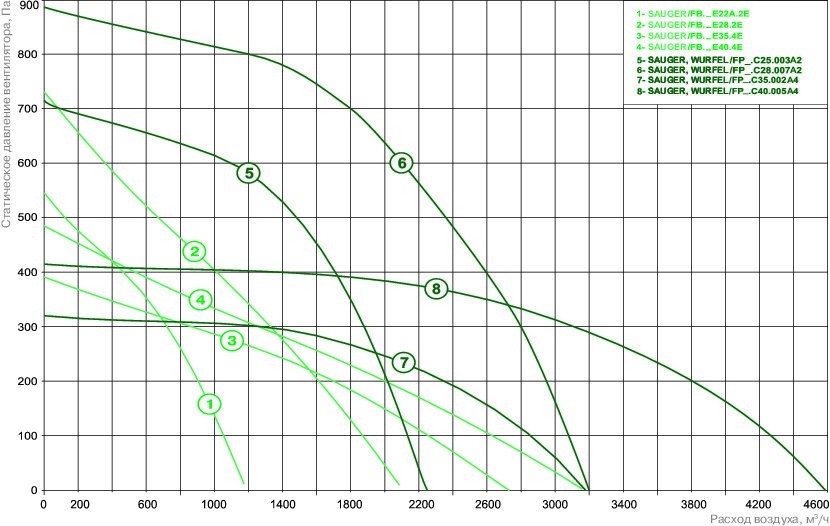

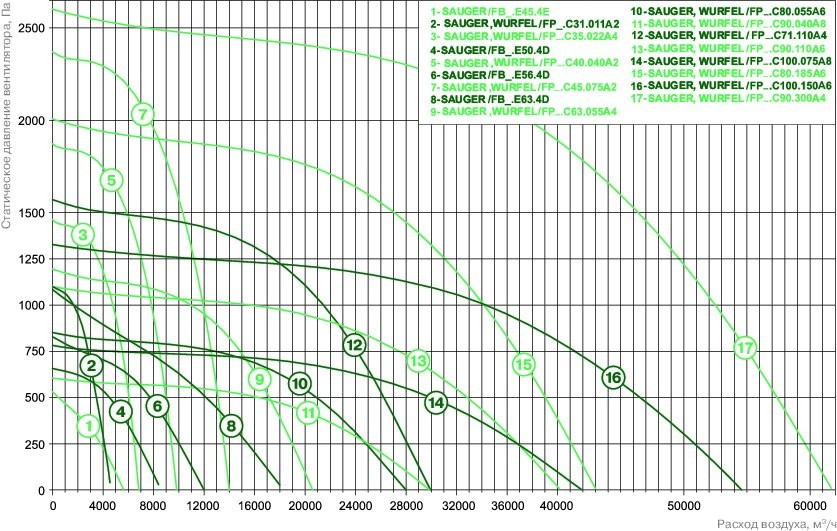

Аэродинамические характеристики вентиляторов /FB., /FP.
